Металлическая подсистема крепления вентилируемых фасадов от ведущего концерна «Металл Профиль» — надежное, долговечное и проверенное временем решение для облицовки любых зданий.
Применение навесных вентилируемых фасадов — самый современный и технологичный способ отделки стен. Этот вид облицовки чрезвычайно многообразен: в качестве внешнего слоя могут использоваться плиты керамогранита, металлические кассеты, композитные панели, натуральный камень и другие материалы. Благодаря широкой гамме цветов и фактур навесной фасад позволяет придать любому зданию привлекательный, индивидуальный и неповторимый вид.
Подконструкция (подсистема) — это монтируемая на стене система стального каркаса, предназначенная для надежного крепления облицовки вентилируемого фасада. Она состоит из усиленных крепежных кронштейнов ККУ с вылетом консоли от 90 до 320 мм, удлинителей кронштейнов, Г-образных, шляпных, Z-образных и Т-образных направляющих профилей, а также различных кляммеров. Системы комплектуются анкерами, дюбелями, утеплителем и защитными мембранами.
Типы подконструкций по расположению профилей
В зависимости от архитектурных задач и веса облицовки, подконструкция делится на три основных типа каркаса:

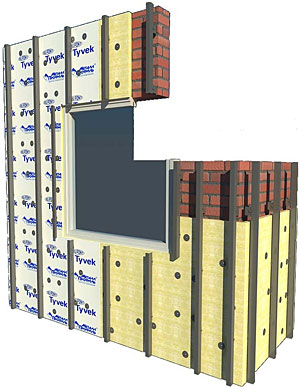

Вертикальный тип
Применяется в системах вентилируемых фасадов с облицовкой сайдингом, линеарными панелями, профлистом, фасадными кассетами и керамогранитом.

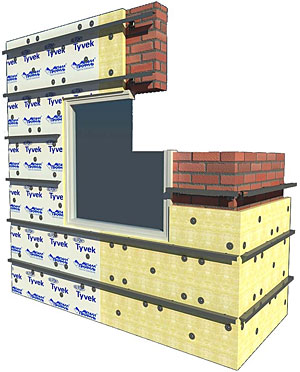

Горизонтальный тип
Оптимально подходит для систем с горизонтальной облицовкой профилированным листом (профнастилом) или линеарными панелями.

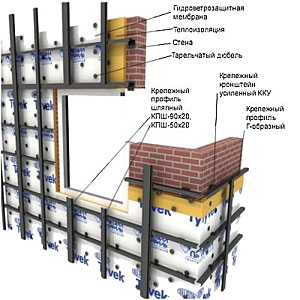

Перекрестный тип
Обеспечивает максимальную жесткость. Применяется в тяжелых фасадных системах с облицовкой фасадными кассетами или керамогранитом.
Варианты исполнения элементов (по антикоррозийной стойкости):
В зависимости от степени агрессивности окружающей среды и требуемого срока службы фасада, элементы каркаса поставляются в трех классах стали:
- Оцинкованная сталь (Оцинк)
- Оцинкованная сталь с порошковой окраской (С ПО)
- Коррозионностойкая нержавеющая сталь (Нерж)
Стандартная комплектация подсистемы
Основные несущие профили, кронштейны и кляммеры Металл Профиль для сборки каркаса:
Крепежный кронштейн усиленный (ККУ)
ККУ-90*80 (120*80, 180*80, 230*80) с шайбой и изолоновой/паронитовой прокладкой. Толщина стали: 1.2 мм, 2.0 мм.
Удлинитель кронштейна
УК-150. Применяется для увеличения вылета кронштейна и компенсации неровностей стен. Толщина: 1.2 мм, 2.0 мм.
Крепежный профиль Г-образный
КПГ-60*44*3000. Основной вертикальный/горизонтальный направляющий профиль. Толщина стали: 1.2 мм.
Крепежный профиль шляпный
КПШ-50*20, КПШ-90*20. Усиленный шляпный профиль для стыковки плит облицовки. Толщина стали: 1.2 мм.
Крепежный профиль Z-образный
КПZ-29*20*3000. Вспомогательный профиль для переходов плоскостей и углов. Толщина стали: 1.2 мм.
Крепежный кляммер рядовой
ККР-70*10. Четырехзажимный кляммер для крепления плит керамогранита. Толщина стали: 1.2 мм.
Кляммер рядовой с дистанциром
ККРД-70*10. Обеспечивает необходимый технологический зазор между плитами. Толщина стали: 1.2 мм.
Кляммер промежуточный
ККП-70*10. Двухзажимный кляммер для горизонтальных/вертикальных швов. Толщина стали: 1.2 мм.
Кляммер завершающий (концевой)
ККЗ-37*10. Двухзажимный кляммер для фиксации крайних плит (верх/низ). Толщина стали: 1.2 мм.
Кляммер завершающий с дистанциром
ККЗД-37*10. Позволяет выровнять крайние плитки облицовки фасада. Толщина стали: 1.2 мм.
Крепежный кронштейн (КК)
КК-50*50 (90*50, 150*50, 180*50) стандартный с термоизолирующей прокладкой. Толщина стали: 1.2 мм, 2.0 мм.
Крепежный профиль Г-образный (малый)
КПГ-40*40*3000. Облегченный направляющий профиль для сайдинга и профлиста. Толщина: 0.9 мм, 1.2 мм.
Крепежный профиль Г-образный широкий
КПГШ-60*81*3000. Широкий направляющий профиль для надежной стыковки панелей. Толщина стали: 1.2 мм.
